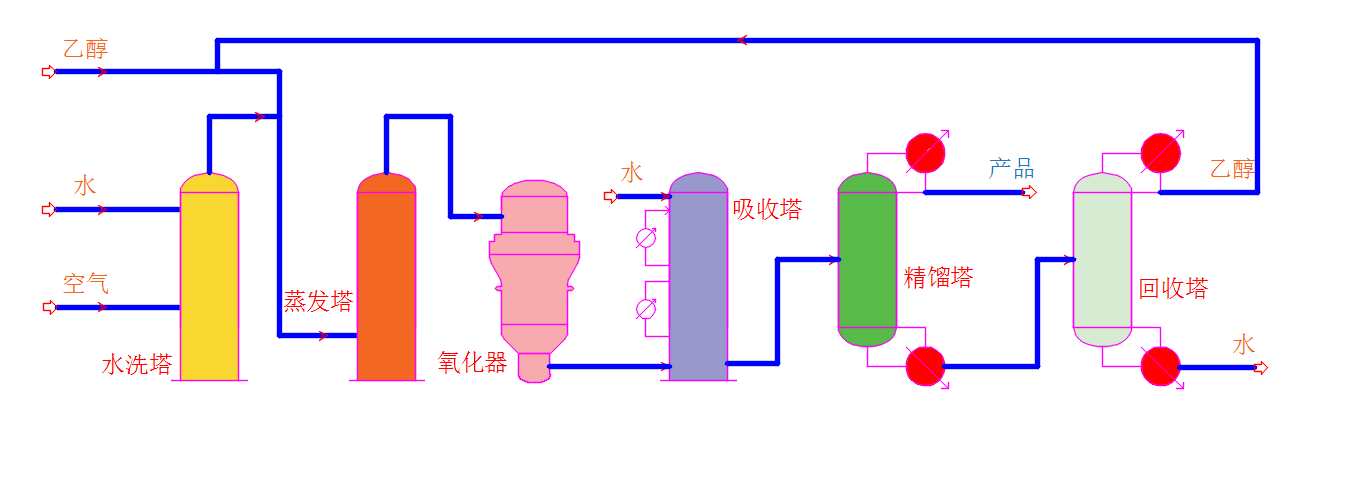

工藝過程
1. 反應與吸收單元
95%的酒精和來自乙醛精餾的回收酒按比例配成85±0.5%(V)的酒精料液,經分配臺進入蒸發鍋;鼓風機房來的空氣經空氣緩沖罐進入蒸發鍋,攪拌鍋內的酒精;鍋爐崗位來的蒸汽經蒸汽分配臺進入蒸發鍋加熱室加熱鍋內的酒精,使酒精和空氣混合氣體進入過熱器進一步加熱到130℃左右,經阻火器進入氧化爐反應器,在高溫以及催化劑的作用下反應生成乙醛氣體,經廢熱鍋爐、軟水預熱器與軟水換熱降溫后,依次進入稀乙醛換熱器、水冷器、鹽冷器分別與稀乙醛、循環水、鹽水換熱,使出爐氣體冷凝成稀乙醛進入稀乙醛槽。未被三級冷凝器冷凝的氣體,由吸收塔底部進入吸收塔,在鹽水降溫的情況下,與頂部噴淋的吸收水逆向接觸,進一步吸收成為稀乙醛進入稀乙醛槽。
2. 精餾單元
稀乙醛經泵加壓后,用自控回路控制稀乙醛進料量,稀乙醛經廢水換熱器換熱后進入醛塔進料加熱器,加熱至泡點溫度進入乙醛精餾塔進行精餾,氣相乙醛經塔頂一級冷凝器冷凝后,再進入一級分離器分離,冷凝液全部回流,未冷凝的氣體再經二級冷凝器冷凝后,進入二級分離器,冷凝液全部采出,未冷凝氣體經塔頂放空進入吸收塔,采出液經中冷器冷卻進純乙醛計量槽,經化驗合格后,放入乙醛貯槽銷售。
3. 回收單元
乙醛精餾塔釜的釜液,利用醛、酒兩塔之間的壓差,通過自控回路,在保證塔釜一定液位的條件下,將釜液連續定量地送入酒精回收塔進行精餾,塔頂氣相經塔頂一級冷凝器冷凝后進入分離器,冷凝液部分回流,部分采出。通過控制塔頂溫度確?；厥站茲舛?，回收酒經中冷器冷卻進入回收酒計量槽,經化驗合格后,放入配料工序使用。
